Autoradio Zündplus für BMW X5 E70 Einbauanleitung

Mein Autoradio schaltet nach Abzug des Zündschlüssels nicht ab?



Die Lösung ich benötige einen Zündplussimulator!



Warum: Das Fahrzeug hat ein CAN BUS System und kein geschaltetes Zündplus das muss nachträglich Eingebaut werden.



Passend für BMW X5 E70 ab 2006 – 2010 : Wo das BMW Werksradio getauscht wurde!



Beim BMW X5 E70 2006 – 2010 ist der Radiowechsel kein Problem. Man braucht natürlich einen entsprechenden Adapter sowie eine BMW Radioblende.



Ein Beispiel von Radios die ursprünglich verbaut wahren!

X5E70radio

BMW X5 E70 Radio







Wie funktioniert der Zündplussimulator: Einbauanleitung



  • Batterie Masse abklemmen! Wichtig!



Einbau im Einbauschacht: Der Simulator wird hinter dem neuen Radio im Schacht eingebaut!





  • Für das neue Radio im BMW X5 benötigt man einen BMW Quadlock Radioadapter!

Zuenplus4

  • Um die Zündplus Simulation anzuschliessen wir eine Spannungsverlängerung verwendet die muss nur auf den Radioadapter mit der Spannungsversorgung gesteckt werden.

Zuendplus2-600

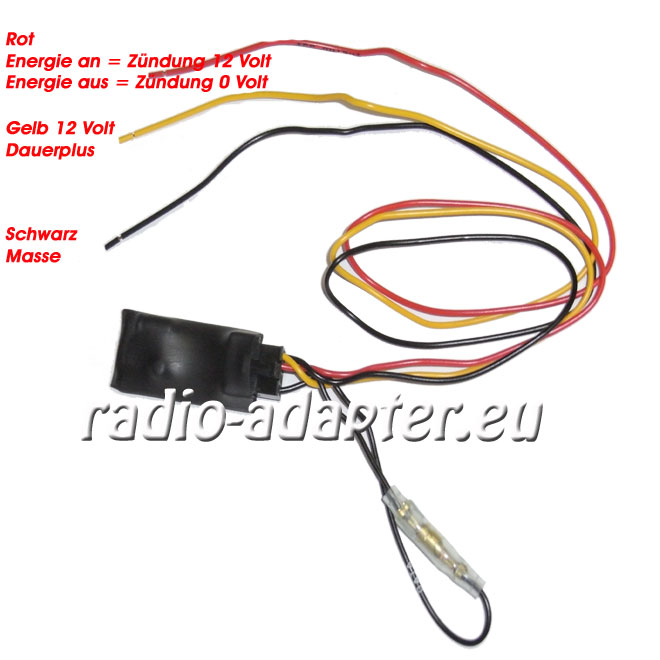

  •  Die Züngplus Simulation (Foto unterhalb)

zuenplusdet



  • Die Zündplus Simulation wird wie folgt an die Spannungsverlängerung angeschlossen!
  • Gelbes Dauerpluskabel mit gelben Steckplatz verbinden
  • Schwarzes Massekabel mit schwarzen Steckplatz verbinden
  • Rotes Zündpluskabel mit roten Kabel verbinden
  • Zusätzlich kann man einen Fakra Antennenadapter mit dem blauen Kabel verbinden

Zuendplus5-600







  • Radioadapter mit Stromanschluss am neuen Autroadio verbinden!







Empfehlenswerte Anbieter wo man solche Zündplus Simulationen bekommt gibt es einige zum Beispiel bei BMW X5 Zündplus nachrüsten von radio-adapter.eu oder BMW X5 Zündplus Interface von autoradio-adapter.eu.



 BMW X5 E70 ab 2005 – 2010 Zündplus nachrüsten!

14450

BMW X5 E70 Zündplus Simulation
