VW Golf V: Doppel DIN Radio wechseln!

Beim VW Golf V 2003–2008 ist es kein Problem. Man braucht natürlich einen entsprechenden Adapter sowie eine VW Radioblende, da die VW-Radios größer sind, als die üblichen DIN-Größen von Zubehörradios.

USB-Sticks bzw. MP3-Player anschließen kann man auch mit AUX? Aber mit dem neuen Radio können alle modernen Quellen genutzt werden.

  • Installationszeit: Zirka 20 Minuten eine Werkstatt wird nicht benötigt!
  • Ausbauwerkzeug: Schmaler Kunstoffhebel, Schraubenzieher!



GolgVradio

VW Golf V Radio

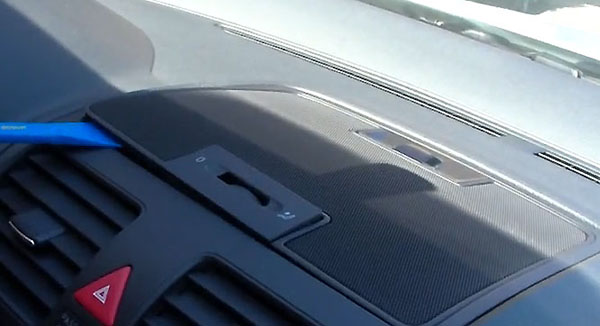

  • Schritt 1: Lüftungsabdeckung am Armaturenbrett anheben!



golf9



  • Den Einsatz der Lüftung aufschrauben damit das ganze Teil gelöst werden kann



golf8



  • Mit einen kleinen Hebel die Abdeckung anheben um an die Schrauben des Radio ranzukommen.



golf5



  • Lüftungsschacht nach oben abheben!



golf6



  • Die beiden oderen Schrauben des Radios lösen (Torx)



golf3



  • Mit dem Hebel die Abdeckung lösen und seitlich nach vorne Abziehen



jetta2



  • Das Radio liegt jetzt frei, es müssen nur noch die beiden unteren Schrauben gelöst werden
  • Die neue Radioblende wird an den gleichen Punkten wieder angeschraubt!



golf1





  • VW Radioadapter und Antennenstecker abstecken
  • Bei VW brauchen Sie umbedingt einen Fakra Antennenadapter und einen VW Radioadapter



GolfVSchacht





Antenne: Im VW ist ein Antennenkabel mit Fakra-Anschluss drin dazu braucht man einen Fakra Antennenadapter zum Beispiel auf DIN kann auch DIN auf ISO gerüstet werden.

fakra

Antennen Anschluss im VW Golf V

SteckerdetailVWquadlock

Radiostecker Fahrzeugseitig und der Stecker um ein Nachrüstradio einzubauen



Original ist ein Doppel DIN-Schacht Werksradio eingebaut die VW Radioblende ermöglicht die Reduktion auf ein 1 DIN Format und man kann jedes handelsübliche 1 DIN oder Doppel DIN Nachrüstradio verbauen.

In dieser Anleitung gehen wir von davon aus das auch ein Doppel DIN Gerät verbaut wird!

2DIN_02_big

Blechrahmen für VW Golf V Doppel DIN Radios

federeinbau

An den Seiten müssen die Federn angeschraubt werden damit das Radio später einrasten kann!







Winkel2

Federn für den Blechrahmen!



doubleDIN2

So wird die Halterung der Federn angeschraubt!



double3

Federn gut verschrauben damit das Radio sicher einrastet!



Das sollte ein vernünftiges VW Golf V Doppel DIN Radioeinbauset enthalten!

  • Radioblende
  • Radioadapter
  • Autoradioentriegelung
  • Fakra Antennenadapter
  • Antennenstecker ISO auf DIN die meisten neuen Radios haben DIN Anschluss!



Man kann diese Adapter auch einzeln kaufen, es zahlt sich aber meiste weniger aus als gleich ein ganzen Einbauset zu bestellen, es gibt empfehlenswerte VW Golf V 2 DIN Radioblende oder ein ganzes VW Golf V Autoradio Einbauset Doppel DIN mit allen Adaptern. Da kommt alles auf einmal und man braucht keine extra Teile um mit dem Einbau fertig zu werden.





Komplettes Einbauset für VW Golf V Doppel DIN !

Und schon gehts los mit dem neuen Radio!

  • Blechrahmen in die Radioblende schieben die Zargen verbiegen
  • Radioadapter und Antennenadapter anstecken Radio läuft!!



VW-Golf-V-Autoradio-Einbauset-Doppel-DIN.mit-Radio-und-Antennenadapter
VW Golf V Autoradio Einbauset Doppel DIN mit Radio und Antennenadapter
VW Golf V Doppel DIN Radio Einbausatz
