VW T5 Delta Radio gegen Fremdradio tauschen was passt

Einige T5 Modelle sind mit dem rechteckigen Delta Radio ausgestattet, für dieses Radio gibt es aber verschieden Autoradio Einbausets da das Armaturenbrett bei einigen der Modelle abweichend ist. Grundsätzlich kann man ein 1 DIN oder Doppel DIN Gerät verbauen in diesen Beitrag geht es darum welcher Einbaurahmen und welche Autoradio Anschlusskabel werden benötigt.

Das Armaturenbrett bei VW T5 ist bei einigen Modellen abweichend in der Variante eines ist das Delta Radio so groß das es links und rechts sofort an die Ventilation angrenzt siehe auch das Bild. In dieser Variante wird ein Einbaurahmen benötigt der den Einschub etwas verkleinert.

VW-T5-mit-Delta-Radio-2006

In diese Variante können sowohl 1 DIN Fremdradios sowie auch Doppel DIN Fremdradios verbaut werden, der Rahmen reduziert den Schacht auf die notwendige 1 DIN oder Doppel DIN Norm.

VW-T5-Fremdradio-Einbauset-für-Delta-mit-1-DIN  VW-T5-Fremdradio-Einbauset-für-Delta-mit-Doppel-DIN



Ausgehebelt wird das Delta Radio ganz einfach mit der beiliegenden Autoradio Entriegelung an den zwei oberen und unteren Stellen, dann werden auch gleich die Anschlüsse des Delta Radios auf der Rückseite sichtbar. Aus diesen wird ersichtlich dass man um ein Fremdradio zu installieren auch Autoradio Anschlusskabel benötigt die eine Verbindung zwischen dem neuen Autoradio und den Kabelbaum des VW T5 verschaffen.

VW-T5-Delta-Radio-Anschlüsse-hinten

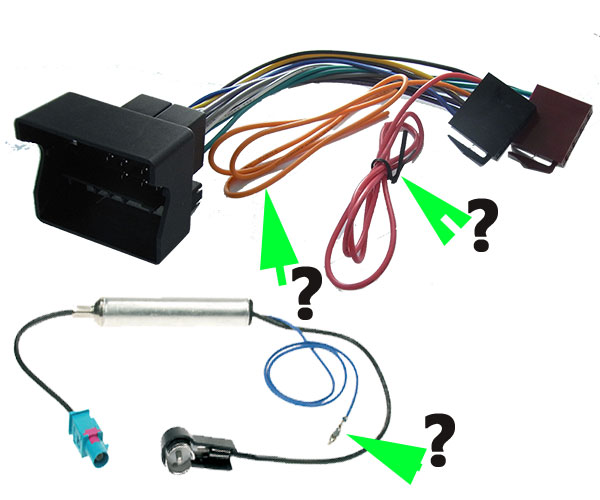

Online werden verschiedene Versionen an Autoradio Anschlusskabel für VW T5 angeboten. Oft zu sehen ist die Variante wo ein rotes und oranges Kabel mit dem Anschlusskabel mitgeliefert wird aber die Enden sind nirgends im Anschlusskabel angepinnt ist nur am ISO Ende. Für den der gerne lange suchen möchte wohin die Kabel gehören ist das eine Option aber es ist keine Lösung wenn man kein Fachmann ist um die richtigen Pins (Kammern am Stecker) zu suchen.

VW-T5-Autoradio-Anschlusskabel-lose-und-nicht-gepinnt

Bei dem Antennenadapter ist das gleiche Problem, das blaue Kabel des Antennenadapters ist bei diesen Angeboten nicht in den richtigen Steckplatz am Autoradio Anschlusskabel fixiert also wieder den richtigen Steckplatz suchen ohne den richtige Pin funktioniert er nicht.

Bei den VW T5 Autoradio Einbausätzen oberhalb im Bild für 1 DIN und Doppel DIN sind diese Adapter bereits konfiguriert und nur noch Plug and Play anzustecken. Bei Fahrzeugen mit CAN BUS ist deine Anleitung dabei wie mit dem roten Kabel ein Zündplus simuliert werden kann.

VW T5 mit Multifunktionslenkrad und Fremdradio

Bei VW T5 mit Multifunktionslenkrad können diese Bedienfunktionen mit einem Adapter für Lenkradfernbedienung für ein Fremdradio wiederhergestellt werden. Die Voraussetzung bei dieser Variante ist das unbedingt ein Delta Werksradio vorinstalliert sein muss aber kein VW RCD Radio. Dieser Adapter für die Lenkradfernbedienung stellt auch ein Zündplus wieder her und kann auch für ein fremdes Navigationsgerät verwendet werden. Zu beachten ist auf jeden Fall, dass diese Adapter für die Lenkradfernbedienung nicht mit jeder Autoradio Hersteller Marke funktionieren. Eine Liste der kompatiblen Autoradio Marken ist hier zu finden.

VW-T5-mit-Delta-Radio-Fremdradio-Einbauset-1-DIN-und-Adapter-für-Lenkradfernbedienung  VW-T5-Fremdradio-Einbauset-für-Delta-Radios-mit-Doppel-DIN-und-Adapter-für-Lenkradfernbedienung



VW-T5-Adapter-für-Lenkradfernbedienung-Liste-kombatibler-Autoradio-Hersteller-finden



VW T5 Modelle mit Delta Radio und Variante zwei am Armaturenbrett

In der Variante zwei bei dem VW T5 Armaturenbrett mit Delta Radios ist rechts und links von dem Delta Radio ein größerer Rahmen frei bis zur Ventilation. In diesen Modellen kann der Radioeinbaurahmen der in Variante eins beschrieben ist nicht verwendet werden. Es passt hier ein anderer Einbausatz der für Doppel DIN Fremdradios gedacht ist. Die Anschlusskabel für das Fremdradio sind gleich wie in der ersten Version. Das trifft auch auf zu bei Modellen mit Multifunktionslenkrad und dem Adapter für Lenkradfernbedienung.

VW-T5-Delta-Radio-Armaturenbrett-mit-Rahmen

Rechts und links vom Delta Radio ist ein ca. 3 cm breiter Rahmen der ist fix im Armaturenbrett integriert. Das passende Autoradio Einbauset ist voll konfiguriert und für Doppel DIN Fremdradios tauglich. Bei der Variante mit Lenkradfernbedienungsadapter wird auch ein Zündplus automatisch wiederhergestellt soviel zur Technik von Autoradio und Soundsystemen im VW T5 mit Delta Radios.

VW-T5-mit-Delta-Radio-Fremdradio-Einbausatz-2DIN  VW-T5-mit-Delta-Radio-Fremdradio-Einbausatz-mit-Lenkradfenbedienung-2DIN
