Radiowechsel VW Passat B5 2 DIN Einbauanleitung

VW Passat B5 (Typ 3BG) 2000 – 2005: Radio tauschen!

Beim VW Passat B5 (Typ 3BG) 2000 – 2005 ist es kein Problem. Man braucht natürlich einen entsprechenden Adapter sowie eine VW Radioblende  für das Armaturenbrett.

USB-Sticks bzw. MP3-Player anschließen kann man auch mit AUX? Aber mit dem neuen Radio können alle anderen modernen Quellen genutzt werden.

  • Installationszeit: Zirka 15 Minuten eine Werkstatt wird nicht benötigt!
  • Ausbauwerkzeug:  Schraubenzieher, Entriegelungsbügel!



passatB5radio2

  • VW Passat B5 (Typ 3BG) 2000 – 2005 Radio

passatB5radio3



  • Bei 1 DIN Radios die zwei Entriegelungsbügel in die schmallen Schlitze einführen (Siehe Foto oben)

Alpharadioweb



Entriegelung6
VW Passat B5 (Typ 3BG) 2000 – 2005 Radio Entriegelungsbügel





  • Schritt 2: Das Radio läßt sich nach vorne rausziehen!



Touaregradio5

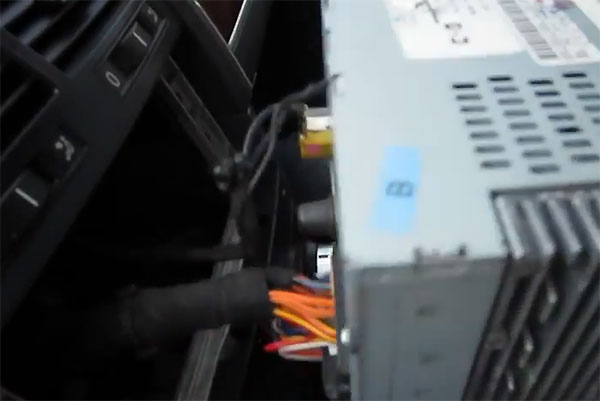

  • An der Rückseite den Radioadapter und den Antennenstecker abziehen.

passatB5radio4

leonradio2



  • Im VW Passat B5 (Typ 3BG) 2000 – 2005 Radioschacht werden diese Kabel sichtbar !



SteckerdetailisoVW





  • Die neue Radioblende kann installiert werden!
  • Der neue Einbausatz rasten durch die Bügel an der Rückseite der neuen Blende ein!



Und schon gehts los mit dem neuen Radio!

  • Blechrahmen in die Radioblende schieben die Zargen verbiegen
  • Radioadapter und Antennenadapter anstecken Radio läuft!



Antenne: Im VW Passat B5 (Typ 3BG) 2000 – 2005 ist ein Antennenkabel mit ISO-Anschluss drin dazu braucht man einen ISO Antennenadapter zum Beispiel auf DIN es kann auch DIN auf ISO gerüstet werden.



Original ist ein 1 DIN-Schacht Werksradio eingebaut die VW Autoradio Einbauset ermöglicht den Einbau eines 2 DIN Format Autoradios und man kann jedes handelsübliche 2 DIN Nachrüstradio verbauen.



In dieser Anleitung gehen wir von davon aus das auch ein Doppel DIN Gerät verbaut wird!

2DIN_01

Blechrahmen für VW Passat B5 (Typ 3BG) 2000 – 2005 Doppel DIN Radios

federeinbau

An den Seiten müssen die Federn angeschraubt werden damit das Radio später einrasten kann!







Winkel2

Federn für den Blechrahmen!



doubleDIN2

So wird die Halterung der Federn angeschraubt!



double3

Federn gut verschrauben damit das Radio sicher einrastet!



Das sollte ein vernünftiges VW Passat B5 (Typ 3BG) 2000 – 2005 Radioeinbauset enthalten!

  • Radioblende 2 DIN
  • Autoradioentriegelung
  • Antennenstecker ISO auf DIN die meisten neuen Radios haben DIN Anschluss!

Man kann die Adapter auch einzeln kaufen das zahlt sich aber meiste weniger aus als gleich ein ganzen Einbauset zu bestellen, empfehlenswerte Anbieter wo man solche Sets bekommt gibt es einige zum Beispiel bei VW Passat B5 Radioblende von radio-adapter.eu oder Autoradio Einbauset für VW Passat B5 von autoradio-adapter.eu. Da kommt ales auf einmal und man braucht keine extra Teile um mit dem Einbau fertig zu werden.



63901neu

VW Passat B5 (Typ 3BG) 2000 – 2005 Radioblende Doppel DIN Autoradio Einbauset!
