VW Amarok Radio Ausbau ab 2017 – Schritt für Schritt

Veröffentlicht am von Redaktion
19
Okt.

VW Amarok I Radio ausbauen ab 2017 – Anleitung mit Werkzeug, Einbauset & Tipps für CAN-BUS, DAB+ und Lenkradsteuerung.

Wie lässt sich das Radio im VW Amarok I Facelift (ab 2017) sicher ausbauen, ohne die empfindliche Mittelkonsole zu beschädigen?

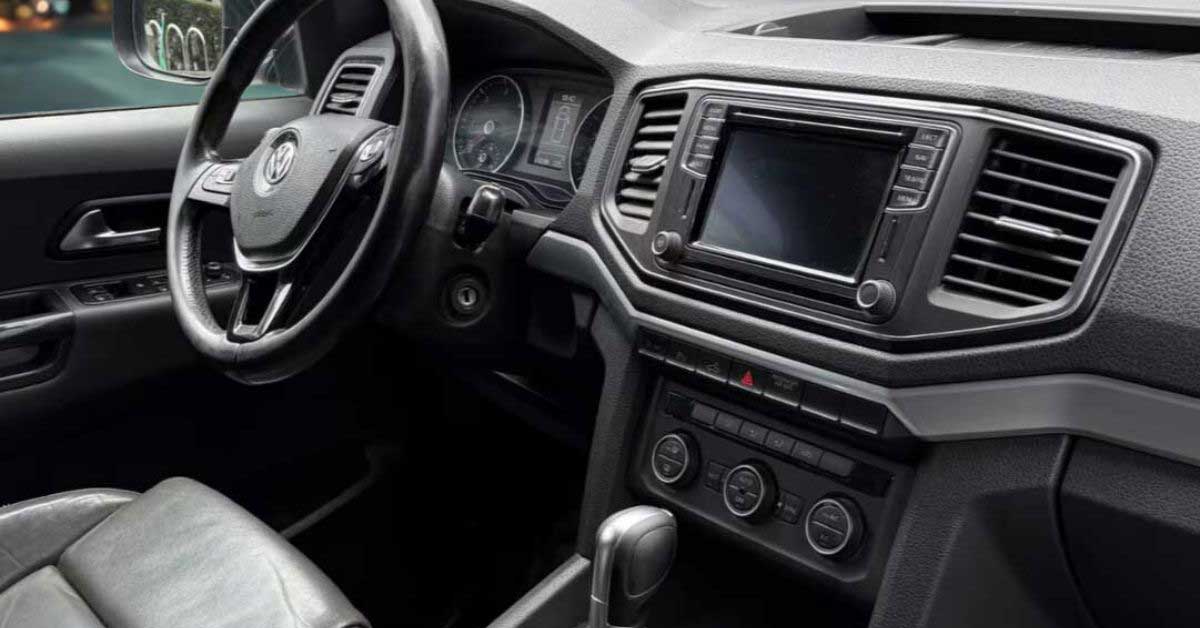

Die Modelle nach dem Facelift unterscheiden sich optisch deutlich vom Vorgänger: Das Display sitzt eingerahmt zwischen den Lüftungsdüsen.
Im Shop für Autoradio-Adapter findest du die passenden Werkzeuge und Adapter, um den Umbau professionell und spurenfrei durchzuführen – inklusive VW Amarok I Radio Einbauset 2-DIN mit Antennen-Diversity.

📖 Definition / Glossar

Der VW Amarok I (Typ 2H, 2010–2020) erhielt 2016 ein Facelift mit neu gestalteter Mittelkonsole und anderem Radiomodul. Das Radio oder Navigationsgerät sitzt fest in der Zentraleinheit und ist von der Lüftungsblende umgeben. Der Ausbau erfordert nur zwei Werkzeuge: einen Kunststoffhebel und einen T20-Torxschraubendreher – beides erhältlich im Autoradio-Ausbau-Werkzeug für Armaturenbrett und Innenraum.

🔧 PraxisTipps – Schritt-für-Schritt Anleitung

Vorbereitung:
Zündung ausschalten, Minuspol der Batterie abklemmen.
Werkzeuge bereitlegen – Kunststoffhebel und Torx T20.

Rahmen entfernen:

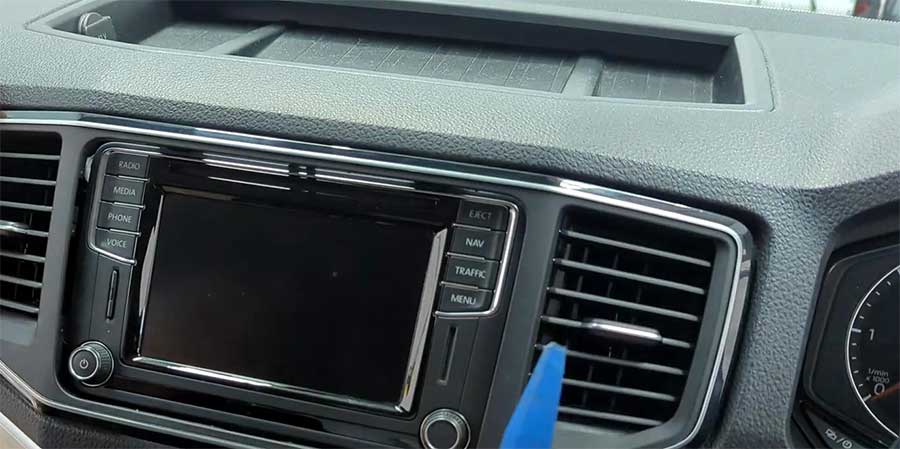

Mit dem Kunststoffhebel vorsichtig an der Radio-Umrandung ansetzen und rundherum aushebeln.
Die Blende ist nur gesteckt, nicht verschraubt – also mit Gefühl arbeiten, da die Kunststoffnasen leicht brechen können.

Radio lösen:

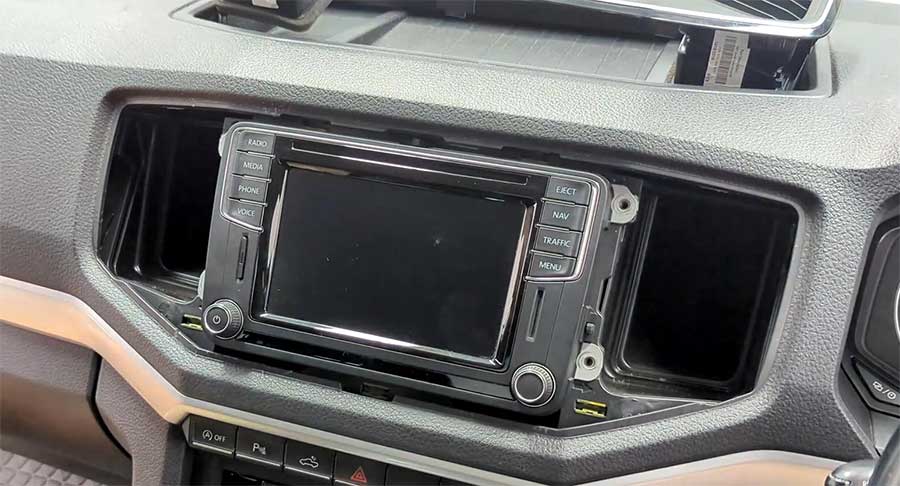

Nach Entfernen der Blende sind vier T20-Schrauben sichtbar. Diese herausdrehen und das Radio nach vorn herausziehen.

Stecker trennen:
Auf der Rückseite befinden sich vier Steckverbindungen:

  • 1× großer schwarzer Quadlock-Stecker mit Hebelverriegelung (Hebel an der Oberkante nach oben ziehen)
  • 3× kleinere Stecker (gelb, blau, schwarz) – jeweils seitliche Verriegelung leicht eindrücken und abziehen

Neues Gerät einbauen:
Es können sowohl 1-DIN- als auch 2-DIN-Radios eingebaut werden.
Bei 1-DIN entsteht unterhalb ein Ablagefach; bei 2-DIN beträgt der Standard-Ausschnitt 173 × 100 mm.
Für größere Geräte (z. B. 9-Zoll China-Radios) gibt es spezielle Blenden.
Der VW Amarok ist ein CAN-BUS-Fahrzeug – für Lenkradfernbedienung und Zündplus wird ein entsprechender Adapter benötigt.

Abschluss:
Alle Stecker wieder verbinden, Radio einsetzen, verschrauben und Rahmen einclipsen. Danach die Batterie wieder anklemmen und Funktion prüfen.

🚗 Auto / Modell-Übersicht

VW Amarok I (Typ 2H, Facelift 2017–2020)

  • Mittelkonsole mit integriertem Display & Lüftungseinheit
  • Vierfach-Verschraubung, Quadlock-Anschluss
  • CAN-BUS-System, kein Zündplus an Klemme 15

Optional kann das Nachrüstradio DAB+ unterstützen – als werksseitige Option oder über Nachrüstgeräte, z. B. über das VW Amarok I 2-DIN Einbauset mit Antennen-Diversity.

📊 Vergleich / Tabelle

Radiotyp Merkmale Hinweis
1-DIN Radio Klassisches Format mit Ablagefach darunter Einfacher Einbau; Torx T20 nötig – siehe Ausbau-Werkzeug
2-DIN Radio Standardmaß 173 × 100 mm, DAB+, CarPlay möglich Empfohlen mit VW Amarok 2-DIN Einbauset (Blende, Adapter, Antennen-Diversity)
9-Zoll/China-Radio Großes Touch-Display, Android-System Spezielle Halter/Blenden nötig; CAN-BUS beachten – Teile im Shop für Autoradio-Adapter

📚 Lesetipps

✅ Fazit / Zusammenfassung

Der Ausbau des Radios im VW Amarok I ab 2017 ist unkompliziert, wenn man die richtige Vorgehensweise kennt.
Mit dem VW Amarok 2-DIN Einbauset und dem Ausbau-Werkzeug-Set gelingt der Umbau schnell, sicher und ohne Beschädigungen.
Das Ergebnis: moderne Funktionen wie Bluetooth, DAB+ und Apple CarPlay – perfekt integriert in die Mittelkonsole.

❓ FAQ

Ein Kunststoffhebel und ein Torx T20-Schraubendreher – idealerweise das Autoradio-Ausbau-Werkzeug für Armaturenbrett und Innenraum

Ja, aber nur mit einem externen Adapter für Lenkradfernbedienung, der zum neuen Radio passt.
Das VW Amarok I Radio Einbauset 2-DIN mit Antennen-Diversity enthält bereits Blende, Antennen- und ISO-Adapter,
nicht jedoch den Lenkradfernbedienungsadapter, der separat je nach Radiotyp ausgewählt werden muss.

Der VW Amarok ab Baujahr 2017 verfügt nicht serienmäßig über DAB+ (Digital Audio Broadcasting).
Die Funktion war nur bei bestimmten Infotainmentsystemen verfügbar oder konnte nachgerüstet werden.
Für Modelle ohne DAB+-Ausstattung lässt sich der Empfang mit einem passenden Nachrüst-Radio oder DAB+-Adapter einfach erweitern – z. B. über Geräte im Shop für Autoradio-Adapter

⚠️ Gewährleistung & Hinweis

Beim eigenständigen Ausbau und Tausch des Autoradios im VW Amarok kann die Herstellergarantie oder Gewährleistung auf elektrische Komponenten entfallen. Achte darauf, keine Kabel oder Steckverbindungen zu beschädigen und die Batterie während des Umbaus abzuklemmen. Alle Arbeiten erfolgen auf eigene Verantwortung – bei Unsicherheit empfiehlt sich der Einbau durch eine Fachwerkstatt.
