Wie baue ich ein Autoradio in ein CAN-Bus-Fahrzeug ein?

Veröffentlicht am von Redaktion
01
Sep.

Immer mehr Autofahrer möchten ihr Werksradio gegen ein modernes Modell mit Bluetooth, DAB+ oder CarPlay tauschen. Doch spätestens ab Baujahr 1998 sind viele Fahrzeuge mit CAN-Bus-Systemen ausgestattet, ab 2005 fast alle – und damit ändert sich die Vorgehensweise beim Einbau deutlich. Während analoge Fahrzeuge das Zündplus über Klemme 15 direkt an das Radio weitergeben, läuft bei CAN-Bus alles über digitale Signale. Wer unsicher ist, ob er den Einbau selbst übernehmen kann, findet weitere Tipps hier: Kann ich den Autoradio Einbau selbst machen?

Unterschied: Analoges Fahrzeug vs. CAN-Bus

Bei älteren Fahrzeugen ohne CAN-Bus reicht es, ein neues Autoradio mit dem ISO-Stecker zu verbinden. Das Zündplus (Klemme 15) sorgt dafür, dass das Gerät beim Drehen des Zündschlüssels automatisch ein- und ausgeschaltet wird – genauso wie beim originalen Radio.

Bei CAN-Bus-Fahrzeugen ist das anders:

  • Klemme 15 gibt kein echtes Zündplus mehr aus.
  • Das neue Fremdradio würde ohne Zusatzmodul dauerhaft anliegen oder gar nicht reagieren.
  • Das CAN-Bus-System überträgt dagegen viele Signale digital, z. B. Beleuchtung, Geschwindigkeit, Zündung oder sogar Rückwärtsgang.

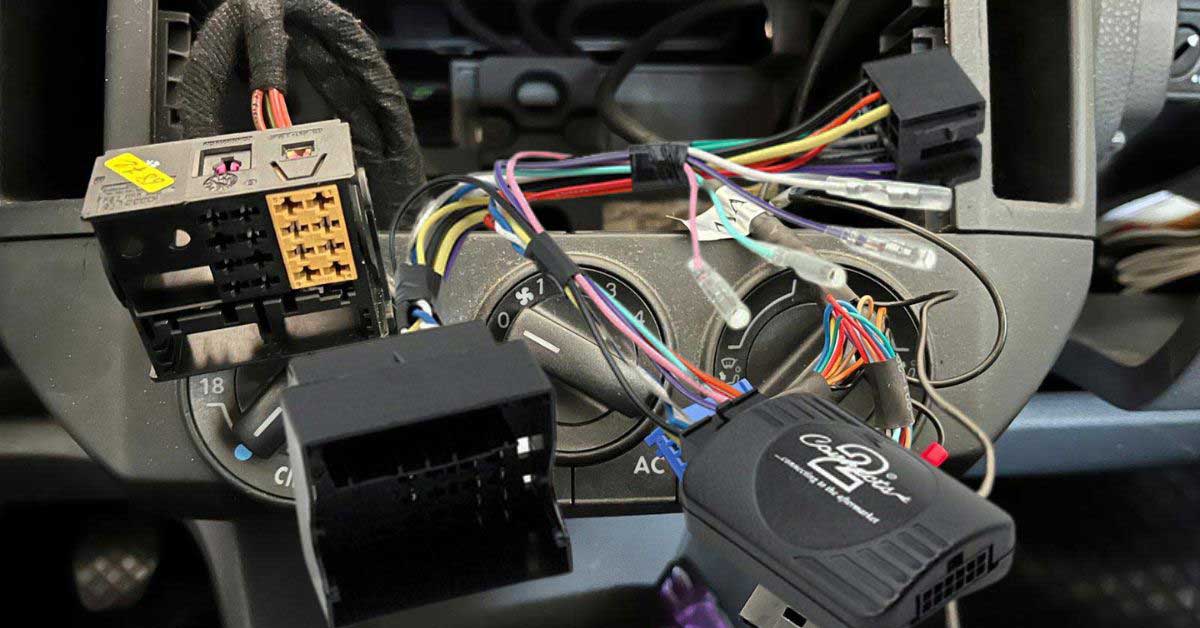

Um diese Signale nutzbar zu machen, braucht es einen CAN-Bus-Adapter.

Warum ist ein CAN-Bus-Adapter notwendig?

🔌 CAN-Bus im Fahrzeug: Was bedeutet das beim Autoradio-Einbau?
Baujahr CAN-Bus? Was heißt das? Du brauchst Hinweis
bis ~1998 Selten Klemme 15 liefert echtes Zündplus. Standard-ISO/Einbauset, ggf. Entriegelungsbügel. Einbau meist analog wie beim Werksradio.
~1998–2005 Gemischt Je nach Modell bereits CAN-Bus; Zündplus u. Komfortsignale teils digital. Fahrzeugspezifisches Einbauset, ggf. CAN-Bus-Adapter. Vorher prüfen, ob CAN-Bus verbaut ist (Fahrzeugdaten/Stecker).
ab ~2005 Ja (fast immer) Klemme 15 liefert kein echtes Zündplus; Signale kommen digital über den CAN-Bus. CAN-Bus-Interface (Plug-and-Play) + fahrzeugspezifisches Einbauset. Optional: Adapter für Lenkradfernbedienung. Interface stellt Zündplus (ACC) bereit und erhält Lenkradtasten/Komfortsignale.
Hinweis: CAN-Bus-Adapter sind echte Schnittstellen. Fahrzeugseitig steckst du den OEM-Stecker ein, radiosseitig meist ISO. Die Verbindung zum Radio erfolgt über ein Lead-Kabel, das markenspezifisch ist (z. B. Pioneer, Kenwood, Sony, Alpine, JVC).

Prüfen, ob das Auto ein CAN-Bus-System hat

Ab Baujahr 1998 tauchte der CAN-Bus bei ersten Fahrzeugen auf, ab 2005 ist er bei fast allen Herstellern Standard. Einen Hinweis darauf findest du nicht in den Fahrzeugpapieren. Die sicherste Methode ist der Praxistest: Wird ein neues Fremdradio korrekt angeschlossen, schaltet beim Drehen des Zündschlüssels aber nicht ein, liegt entweder eine defekte Sicherung vor – oder das Fahrzeug hat ein CAN-Bus-System.

In diesem Fall ist ein CAN-Bus-Adapter Pflicht, damit das Radio zuverlässig ein- und ausgeschaltet wird. Er stellt das fehlende Zündplus wieder her und erhält – je nach Ausführung – zusätzliche Komfortfunktionen wie Lenkradfernbedienung oder Beleuchtungssignal.

Alternativen zum CAN-Bus-Adapter:

  • 🔧 Zündplus-Simulator
    • Elektronikmodul, das ausschließlich ein geschaltetes 12V-Signal erzeugt.
    • Preislich liegt er zwischen einfachem Radioadapter und vollem CAN-Bus-Interface.
    • Vorteil: Radio schaltet sauber mit dem Schlüssel ein/aus.
    • Nachteil: Keine Erweiterung, keine Lenkradtasten, keine Zusatzsignale – es wird nur das Zündplus simuliert.
  • 🔋 Externe 12-Volt-Leitung zum Zündplus-Kabel des Radios
    • Anschluss z. B. an den Zigarettenanzünder.
    • Vorteil: sehr günstig, schnell umsetzbar.
    • Nachteil: Stromversorgung bleibt oft aktiv, auch wenn der Schlüssel abgezogen ist → Risiko von Batterieentladung oder Fehlverhalten.

👉 Empfehlung: Wer Wert auf vollen Funktionsumfang legt, sollte den CAN-Bus-Adapter wählen. Der Simulator ist eine günstige Lösung, wenn nur das Zündplus gebraucht wird. Die externe 12V-Leitung ist eher eine Bastellösung.

💶 Kostenvergleich: Selbermachen vs. Werkstatt (CAN-Bus-Fahrzeuge)
🔧 Selbermachen (DIY)
  • Radio: 80–600 € (1-DIN BT bis 2-DIN mit DAB+/CarPlay)
  • Einbauset: 14,99–59 € (fahrzeugspezifische Blende + Adapter)
  • CAN-Bus-Adapter: 69–120 € (Basis bis Premium, z. B. PDC/BOSE)
  • Komplett-Einbauset mit CAN-Bus: 89–150 €
  • Werkzeug: ab 4,99 € (Ausbau-Hebel/Entriegler)
  • Arbeitszeit: 30–120 min (kein Lohnaufwand)
Richtwert DIY gesamt:
Günstig (1-DIN + Komplettset): ca. ~190 €
Hochwertig (2-DIN + Einzelkomponenten): ca. ~350–750 €
🧰 Werkstatt (Einbau-Service)
  • Radio: 80–600 € (je nach Ausstattung)
  • Einbauset: 14,99–59 € oder Komplettset mit CAN-Bus 89–150 €
  • CAN-Bus-Adapter: 69–120 € (falls nicht im Komplettset)
  • Arbeitslohn: 50–150 € (abhängig von Modell/Komplexität)
Richtwert Werkstatt gesamt:
Einfach (1-DIN + Komplettset): ca. ~240–330 €
Anspruchsvoll (2-DIN + Einzelkomponenten): ca. ~400–900 €
Hinweise: Komplett-Einbausets (89–150 €) ersetzen i. d. R. Einbauset + separaten CAN-Bus-Adapter. Bei Premiumsystemen (z. B. BOSE, PDC/Lenkradtasten) werden oft die höheren Interfaces (bis 120 €) benötigt. Preise sind Richtwerte.

✅ In den meisten Fällen ja. Ein CAN-Bus-Adapter stellt das fehlende Zündplus bereit und sorgt dafür, dass das neue Autoradio mit dem Zündschlüssel ein- und ausgeschaltet wird. Außerdem bleiben Komfortfunktionen wie Lenkradfernbedienung oder Beleuchtungssignal erhalten.
Als günstige Alternative gibt es Zündplus-Simulatoren, die lediglich ein geschaltetes 12V erzeugen. Wer nur eine Übergangslösung sucht, kann auch eine externe 12-Volt-Leitung vom Zigarettenanzünder oder einer anderen geschalteten Quelle auf das Radio legen – das ist aber eine Bastelvariante und birgt Nachteile wie mögliche Batterieentladung.

✅ Ein CAN-Bus-Adapter ist ein komplettes Interface: Er liest digitale Fahrzeugsignale aus und gibt neben dem Zündplus auch Funktionen wie Lenkradtasten oder Beleuchtungssignal weiter. Ein Zündplus-Simulator dagegen erzeugt ausschließlich ein geschaltetes 12-Volt-Signal. Preislich liegt er zwischen einem Standard-Radioadapter und einem vollwertigen CAN-Bus-Interface.
