Wie kann ich ein 10,1″ Tablet-Autoradio einbauen?

Veröffentlicht am von Redaktion
03
Sep.

10,1″-Autoradios bringen riesige Touchscreens und modernes Infotainment ins Auto. Der Einbau klappt – aber nur mit der richtigen Blende und einem durchdachten Setup. Was dabei wichtig ist, erfährst du hier. Grundlagen zum Thema Kompatibilität findest du im Hub: Sind alle Autoradios kompatibel?

Bauarten von 10,1″ Tablet-Autoradios

1. Fahrzeugspezifische Doppel-DIN-Blende

  • Radioblende ist speziell fürs jeweilige Fahrzeugmodell gefertigt.
  • Display und Chassis bilden eine feste Einheit.
  • Vorteil: sehr sauberer OEM-Look, wirkt fast wie ab Werk.
  • Nachteil: Auswahl aktuell noch eingeschränkt, vor allem bei älteren Autos.

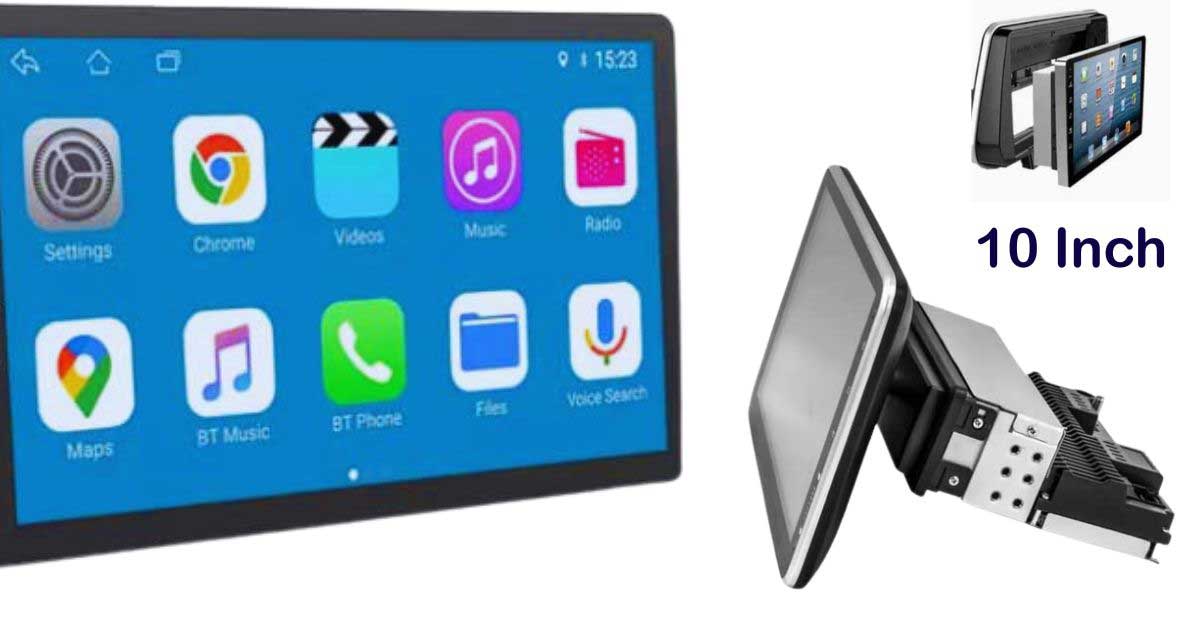

2. Floating-/aufsitzender Bildschirm

  • Steuergerät hat 1-DIN-Maß, wird also in einen normalen Schacht eingebaut.
  • Der 10,1″-Bildschirm sitzt auf einer Halterung vor der Blende.
  • Vorteil: Sehr flexibel, passt in viele Fahrzeuge, weil nur 1-DIN benötigt wird.
  • Nachteil: Das Display steht frei im Fahrzeuginnenraum → man muss beim Ein- und Aussteigen, beim Schalthebel oder mit Taschen besonders aufpassen, damit man nicht dagegenstößt.

Hinweisbox Floating-Screens

⚠️
Vorsicht bei Floating-Displays

Bei Floating-Autoradios ragt der Bildschirm frei in den Innenraum. Das sieht modern aus, erfordert aber mehr Vorsicht im Alltag. Vermeide harte Gegenstände in der Nähe des Displays (z. B. Taschen, Schaltknauf, Getränkehalter), damit es nicht beschädigt wird.

Maße & Passform (warum Standard-Blenden nicht reichen)

⚠️
Wichtig: Der Innenausschnitt einer Standard-2-DIN-Radioblende ist für Displays bis ca. 7″ ausgelegt (typisch 173–178 × 98–102 mm). Ein 10,1″-Bildschirm passt nicht durch diesen Ausschnitt – er muss außerhalb sitzen (Floating) oder es braucht eine fahrzeugspezifische Blende.
Maß-Vergleich (mobil scrollbar)
Format Typische Front/Innenausschnitt Tiefe (Chassis) Bemerkung
2-DIN Standard (≈7″) 173–178 × 98–102 mm ~120–150 mm passt in gängige Blenden
10,1″ Tablet-Radio Front deutlich größer (oft ≥230 × ≥140 mm) 2-DIN-Chassis Floating oder fahrzeugspezifische 9–10,1″-Blende nötig
Merke: Elektrische Anschlüsse bleiben wie bei 2-DIN (ISO/Quadlock, Antenne, CAN-Bus, SWC). Entscheidend ist die Front/Blende.

Verfügbare 9–10,1″-Radioblenden (Auswahl)

Für einige Fahrzeuge existieren passende 9–10,1″-Blenden/Einbausets – die Auswahl ist insgesamt noch eingeschränkt, vor allem bei älteren Modellen.

Modelle (mobil scrollbar)
Marke Modelle Baujahre
AudiA3, A4 (B6/B7)2000–2012
SeatExeo, Altea, Leon, Alhambra, Toledo2004–2015+
Smartfortwo, forfourab 2014
FiatBravo (198), Fiorino, Panda2003–2016
Citroën / PeugeotNemo, Bipper, 2008, 2061998–2019
JeepRenegadeab 2014
VolkswagenCaddy, Touran, EOS, Sagitar, Passat/CC, Scirocco, Tiguan, Transporter/Caravelle/Multivan, Amarok, Sharan II, Golf V, Jetta V, Magotan, Polo, Käfer, Lavida2003–2017+
ŠkodaFabia, Octavia, Superb, Yeti, Roomster, Rapid, Praktik2006–2017+
Hinweis: Für viele ältere Modelle gibt es keine 10,1″-Blenden. Dann bleibt nur Floating-Montage (Achtung auf Lüftungsdüsen/Schalter!) oder beim 7″-Format bleiben.

Welche Teile brauchst du?

  • Fahrzeugspezifisches Einbauset/Radioblende (idealerweise für 9–10,1″) →
    <a href=“https://www.autoradio-adapter.eu/produkt-kategorie/autoradio-einbauset/“ style=“font-weight:600;text-decoration:none“>Einbausets ansehen</a>
  • CAN-Bus-Interface (ab ~2005 meist nötig) + ggf. Adapter für Lenkradfernbedienung →
    <a href=“https://www.autoradio-adapter.eu/produkt-kategorie/lenkradfernbedienung/“ style=“font-weight:600;text-decoration:none“>SWC-Adapter wählen</a>
  • Antennenadapter (UKW/DAB+, SMB/SMA je nach Gerät)
  • Mikrofon, GPS-Antenne, USB-Durchführung (liegen oft bei)
  • Kunststoff-Hebel/Schraubwerkzeug (für die Blende)

Einbau in Kurzform

  1. Planung: Platzverhältnisse prüfen (Display darf nichts verdecken).
  2. Blende/Einbaurahmen montieren; 2-DIN-Chassis einsetzen.
  3. Kabel & Adapter anschließen (Strom, Lautsprecher, Antenne, CAN-Bus/SWC, DAB+).
  4. Displayhalter in Höhe/Tiefe/Neigung einstellen, Kabel stressfrei führen.
  5. Funktionstest: Zündung/ACC, Ton, DAB/UKW, BT, SWC, Kamera.
  6. Finale Montage: alles spielfrei verschrauben, Blende schließen.

❓FAQ

Nein. Der Innenausschnitt von Standard-2-DIN-Blenden ist für ~7″ ausgelegt. 10,1″ benötigt entweder eine fahrzeugspezifische 9–10,1″-Blende oder eine Floating-Montage mit außen sitzendem Display.

Elektrisch nein: ISO/Quadlock, Antenne, CAN-Bus-Interface und SWC-Adapter sind identisch. Der Unterschied liegt in Front/Mechanik (größere Blende bzw. externes Display).
