VW Passat B7 Radio ausbauen – Anleitung Schritt für Schritt

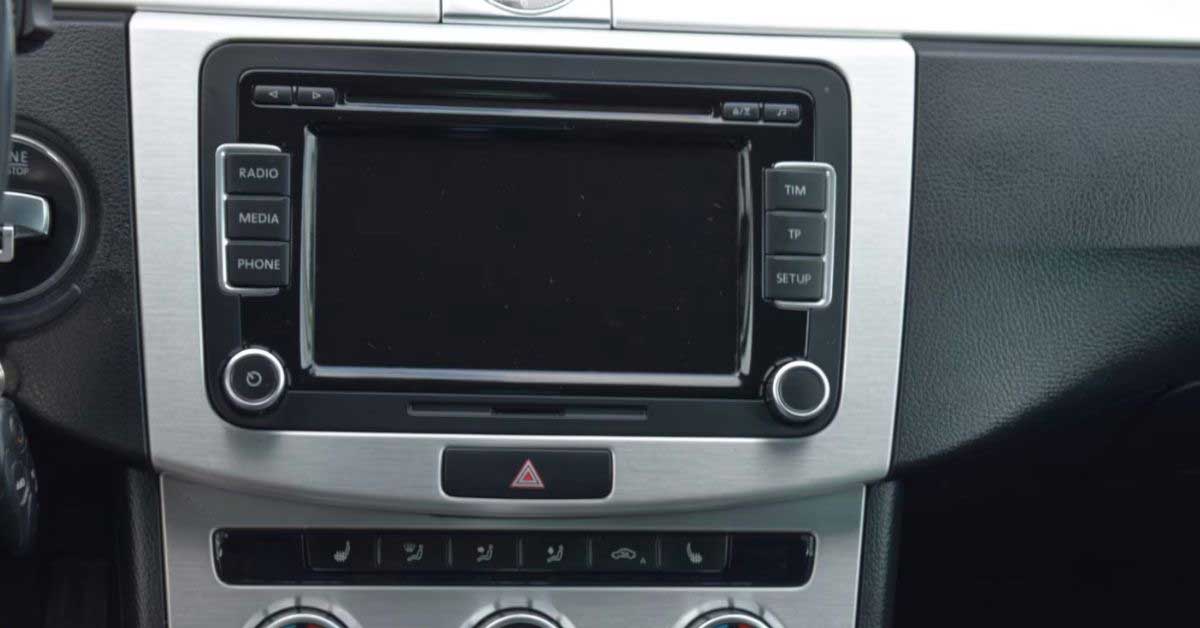

Der VW Passat B7 (2010 – 2015) verfügt serienmäßig über verschiedene Radio- und Navigationssysteme wie das RNS 315 oder RNS 510. Viele Fahrer möchten heute auf ein neues Gerät mit DAB+, USB, Apple CarPlay oder Android Auto umsteigen – diese Anleitung zeigt, wie du das Werksradio sicher ausbaust und was beim Einbau eines Nachrüstradios zu beachten ist.
Praktisches Werkzeug findest du direkt im Autoradio Adapter Shop

🧰 Erforderliches Werkzeug

🔧 Schritt-für-Schritt Anleitung

1️⃣ Batterie Minuspol abklemmen
Bevor du beginnst, trenne den Minuspol der Batterie, um Kurzschlüsse oder Fehlermeldungen im Bordnetz zu vermeiden.

2️⃣ Blende um das Radio lösen
Mit dem Kunststoffhebel die lackierte Rahmenblende um das Radio herum vorsichtig anheben und Stück für Stück aus den Clips hebeln. Nicht ruckartig ziehen – die Blende ist an mehreren Punkten geclipst und empfindlich.

3️⃣ Stecker Warnblinkanlage abziehen
Im unteren Teil befindet sich der Stecker für die Warnblinkanlage. Diesen entriegeln und abziehen, bevor die Blende vollständig entfernt wird.

4️⃣ Radio befestigung lösen
Nach dem Abnehmen der Blende sind vier Torx T20 Schrauben sichtbar (links und rechts je zwei). Diese entfernen und das Radio vorsichtig nach vorn herausziehen.

5️⃣ Stecker auf der Rückseite trennen
Der große Quadlock-Stecker besitzt einen Verriegelungsbügel – beim Hochklappen löst sich der Stecker automatisch. Dazu kommen drei weitere Stecker (zwei mit Drucknase, einer mit Schiebeklammer). Nach dem Abziehen ist das Werksradio vollständig gelöst.

⚙️ Was wird für den Einbau eines neuen Radios benötigt?

Für den VW Passat B7 stehen verschiedene Einbausätze zur Verfügung, je nach gewünschtem Format und Funktionsumfang:

• 1-DIN Einbauset mit Ablagefach:
  VW Passat B7 1-DIN Radioblende Einbauset Antennen Diversity
• 2-DIN Einbauset für moderne Doppel-DIN-Radios:
• VW Passat B7 2-DIN Radio Einbauset Antennen Diversity
• Lenkradfernbedienungs-Adapter Set:
• VW Passat B7 Lenkradfernbedienung 2-DIN Einbauset Antennen Diversity

Alle Sets enthalten Antennenadapter mit Diversity-Funktion für optimalen UKW-Empfang und sind auf den CAN-BUS des Passat B7 abgestimmt. Da am Fahrzeug kein Zündplus anliegt (Klemme 15), stellt ein CAN-Adapter dieses automatisch her.

📻 Bestandsaufnahme – Was kann das originale VW Radio?

Der Passat B7 wurde ab Werk mit den Systemen RNS 315 und RNS 510 ausgeliefert. Beide besitzen Navigations-, CD/DVD- und SD-Funktion, jedoch kein DAB+ und oft keinen USB-Anschluss.

• Das RNS 510 hat ein größeres Display und bessere Auflösung, bietet aber ebenfalls kein modernes CarPlay oder Android Auto.
• Wer heute Bluetooth-Freisprechen, DAB+ oder USB-Medien nutzen möchte, kann mit einem Nachrüst-Radio alle Funktionen integrieren.
• Für DAB+ ist ein zusätzlicher DAB-Splitter oder eine aktive Scheibenantenne notwendig.

💡 Hinweis: Das Originalradio ist mit dem Steuergerät verbunden und codiert. Beim Einbau in ein anderes Fahrzeug wird der Code benötigt, beim Rückbau ins gleiche nicht.

💬 Fazit

Mit dem richtigen Einbauset und Adapter gelingt der Radiowechsel im VW Passat B7 problemlos. So werden veraltete Systeme ohne DAB oder USB durch moderne Geräte mit CarPlay, Android Auto, Bluetooth und DAB+ ersetzt – inklusive Funktion der Lenkradfernbedienung und sauberer Integration in die Originaloptik.
